SD系列電動執行機構是吸收先進國家電動執行機構的優點，結合我國的實際情況而研制開發的系列產品。SD系列電動執行機構關鍵元器件均為進口，零部件加工、元器件篩選、整機裝配均嚴格按照工藝及技術要求執行，整機測試嚴格執行國家標準。 SD系列電動執行機構安全可靠、品種規格多、精度高、功能齊全、重量輕、安裝、調試操作、維修方便，具有90年代國際水平，廣泛應用在能源、冶金、石油、輕工、化工、建材等行業，在工業過程測量和控制系統中發揮重要作用。 一、產品分類 （一）產品的種類及形式： 1、SD系列電動執行機構輸出方式分成三種： a、角行程——輸出力矩，90°轉角。 b、直行程——輸出推力拉力，直線位移。 c、多轉式——輸出力矩，超過360°的多圈轉動。 2、SD系列電動執行機構按安裝方式分成兩種： a、直聯式——通過執行機構輸出部位的法蘭與閥門等直接連接，這樣執行機構可直接安裝在管道上。多用于多轉式、角行程、直行程。 b、底座式——執行機構通過杠桿與閥門等連接，此時執行機構需要安裝在一個基礎臺座上，僅角行程用這種方式安裝。 3、SD系列電動執行機構調節方式分成三種： ⑴比例調節型——執行機構接收計算機、調節器等單元判定為的4~20mA或0~10mA的模擬量信號，執行機構的輸出軸轉角（或位移）與信號成比例關系，并自動完成調節任務。 比例調節型電動執行機構在結構及安裝方式上又分成兩種型式。 a、整體式比例調節型，即執行器與位置定位器GAMX-D裝組成一個整體，整機現場安裝使用。 b 分立式比例調節型，執行機構也是由執行器及位置定位器構成，但執行器與位置定位器GAMX分開安裝，位置定位器則在室內或其它地方安裝。 注意：整體式與分立式外接線不一樣。 （2）遠控型——也稱積分型，執行機構接收脈沖信號，繼電信號，可將執行機構的輸出軸控制在任意位置。 （3）開關型——也稱兩位式，它接收開關信號，但執行機構的輸出軸只能控制在開和關兩個極限位置。 ⑷積分調節型電動執行機構，實際上就是一個遠控型配上一個單獨安裝GAMX位置定位器。這里特別說明：不論角行程、直行程、多轉式電動執行機構其電路原理、對外接線、調節方法均一樣，您在選型使用時，要多注意電源、電壓、安裝方式、輸出力矩、行程、信號是否符合您的要求。 二、使用條件
1.動力條件 電壓：220V +5% -10% 三相 380V ±10% 頻率：50HZ ±1% 2.環境條件 溫度：整體式-10~+55℃；分立式-20~+70℃ 相對濕度：不大于85%，周圍空氣中無腐蝕作用的介質。
三、主要技術性能
1、工作信號范圍及輸入通道電阻見表1： 工作信號范圍mA 輸入通道電阻Ω 4~20 250 0~10 250 2、輸入通道數量 整體式：1 分立式：3 3、參數工作性能 基本誤差限：不超過額定行程的±2.5%； 回差：不大于額定行程的1.5%； 額定行程時間誤差：不超過額定行程時間的±20%； 比例調節型電動執行機構 死區：在工作信號范圍的0.5%~3%范圍內連續可調； 阻尼特性：不大于3次半周期擺動； 4、外殼防護等級：IP65 5、工作制：可逆斷續工作制，接通持續率30%時每小時接通次數360.

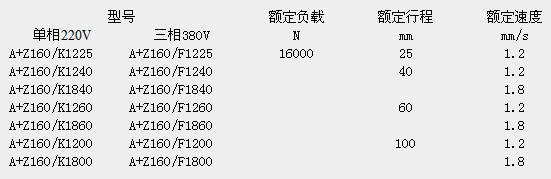

點擊圖片查看原圖
